Каркасные металлоконструкции

Сварка узлов каркаса

Шов в каркасе работает на отрыв, срез или сложное напряжённое состояние — по узлу. Поэтому шов задаёт конструктор в КМД: тип соединения (стыковое, угловое, тавровое), высота катета, способ сварки. Сварщик выполняет то, что указано в деталировке, а не то, что «по опыту достаточно».

Практическое правило на участке: высота катета углового шва принимается по наименьшей толщине свариваемых деталей. Лист 8 мм к стенке колонны 12 мм — катет 8 мм. Меньше нельзя, соединение станет слабее самой тонкой детали и порвётся раньше неё. Больше — 10–12 мм — бессмысленно: лишний металл, лишний нагрев, при перегрузе всё равно уйдёт лист 8 мм как слабое звено, а тонкие листы 6–8 мм от избыточного тепла ведёт.

На приёмке смотрим непрерывность шва, подрезы, наплывы, заполнение разделки. Внешний осмотр обязателен по каждому узлу. Подкрановые, высотные и мостовые конструкции дополнительно идут под УЗК или капиллярный контроль — по заданию проектировщика, а не по усмотрению цеха.

Окраска и антикор

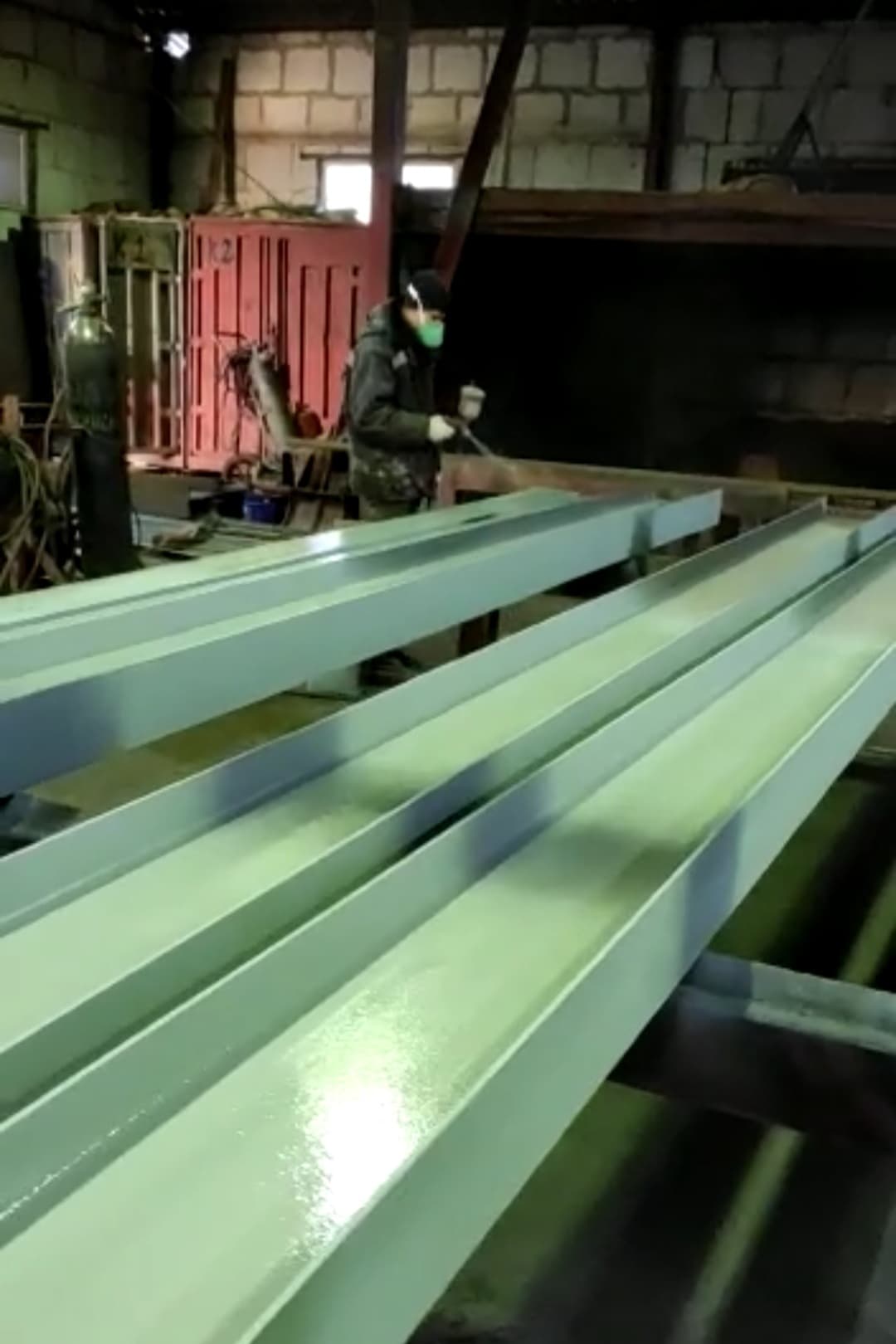

После сварки и контроля конструкции уходят на подготовку поверхности и в покрасочную камеру. Подготовка — это половина ресурса покрытия. Краска, положенная на окалину, брызги сварки и рыхлую ржавчину, держится один сезон и сходит вместе с этим слоем, оголяя металл там, где влага собирается дольше всего: в пазухах узлов, под накладками, на нижних полках.

Базовый цикл — механическая зачистка от окалины и брызг, обезжиривание, грунт или грунт-эмаль в один-два слоя. Через 2–4 часа после нанесения марки можно грузить: для крупных партий это критично, потому что сборочные стенды нужно освобождать под следующий каркас, а не держать под сохнущим металлом.

Расширенные системы — горячее или термодиффузионное цинкование, полиуретановые и эпоксидные эмали, заданная толщина сухой плёнки — закладываются в спецификацию заранее. Причина простая: цинкование меняет размеры отверстий и резьбы, и припуски под анкеры и болтовые соединения нужно закладывать до резки, а не подгонять на монтаже.

Примеры каркасов на объектах

Каркасные металлоконструкции — семейство решений, а не один типовой объект. Что регулярно проходит через производство:

• Производственные корпуса с пролётами 12, 18 и 24 м под сборочные участки и лёгкое машиностроение: двутавровые колонны, фермы из парных уголков, кровельные прогоны из C-профиля.
• Склады и терминалы с пролётами до 30 м и отметкой низа ферм 8–12 м. Здесь чаще закладываем сварные ригели с переменной высотой стенки или фермы из гнутосварного профиля.
• Сельхозздания: фермы с холодным чердаком, прогоны под профлист, простые узлы под минимальную механизацию монтажа.
• Навесы, эстакады, переходные галереи между действующими корпусами — часто с монтажом без остановки производства.

Марка стали, сетка колонн и набор узлов подбираются под конкретный объект. Каркаса «на все случаи» не бывает: сэкономленные на проектировании деньги возвращаются стоимостью усилений по факту, когда конструкция уже стоит.

Каркасные металлоконструкции под ваш проект

Каркас делается по двум документам. КМ — общая схема, сечения, принципиальные узлы. КМД — деталировка с маркировкой каждой отправочной марки. Без КМД производство не запускается: нечем нарезать заготовки, нечем разметить отверстия под болты, нет схемы сборки и сборочного паспорта.

Если у заказчика есть только эскиз или КМ, ЗМК Континенталь разрабатывает КМД своими силами либо привлекает проектную организацию. Разделение стадий здесь помогает: технология изготовления уточняется под реальное оборудование участка, под сортамент проката на складе и под габариты, которые реально увезти по дорогам до площадки.

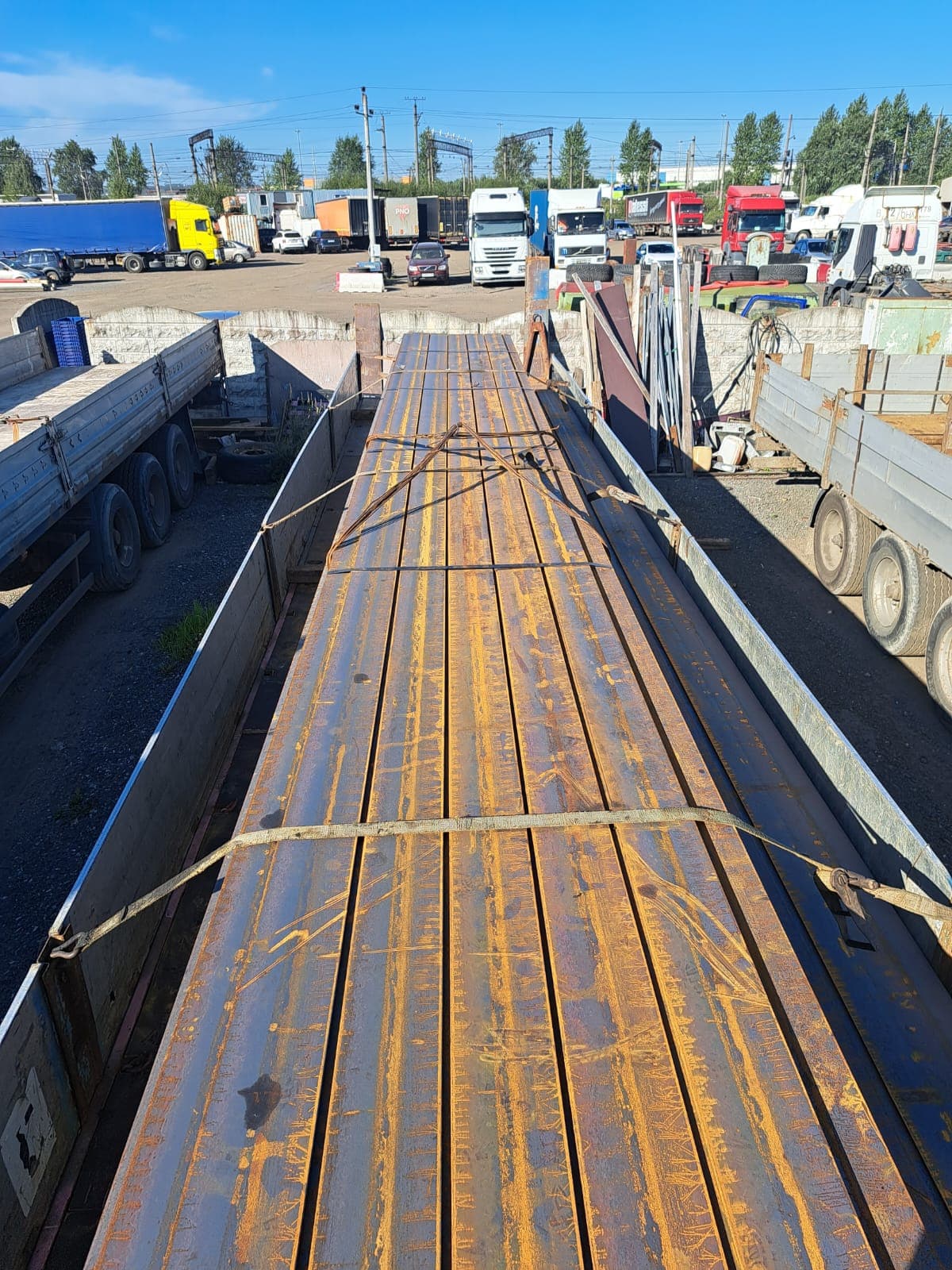

На согласовании КМД фиксируются длины элементов под транспорт, расположение монтажных стыков и схема укрупнительной сборки на площадке. Это прямые деньги: каждый лишний монтажный стык — плюс день монтажа, плюс кран, плюс риск накопить отклонение по геометрии. Иногда дешевле везти длинномер, чем резать марку пополам ради удобной машины.

Заготовка проката для каркаса

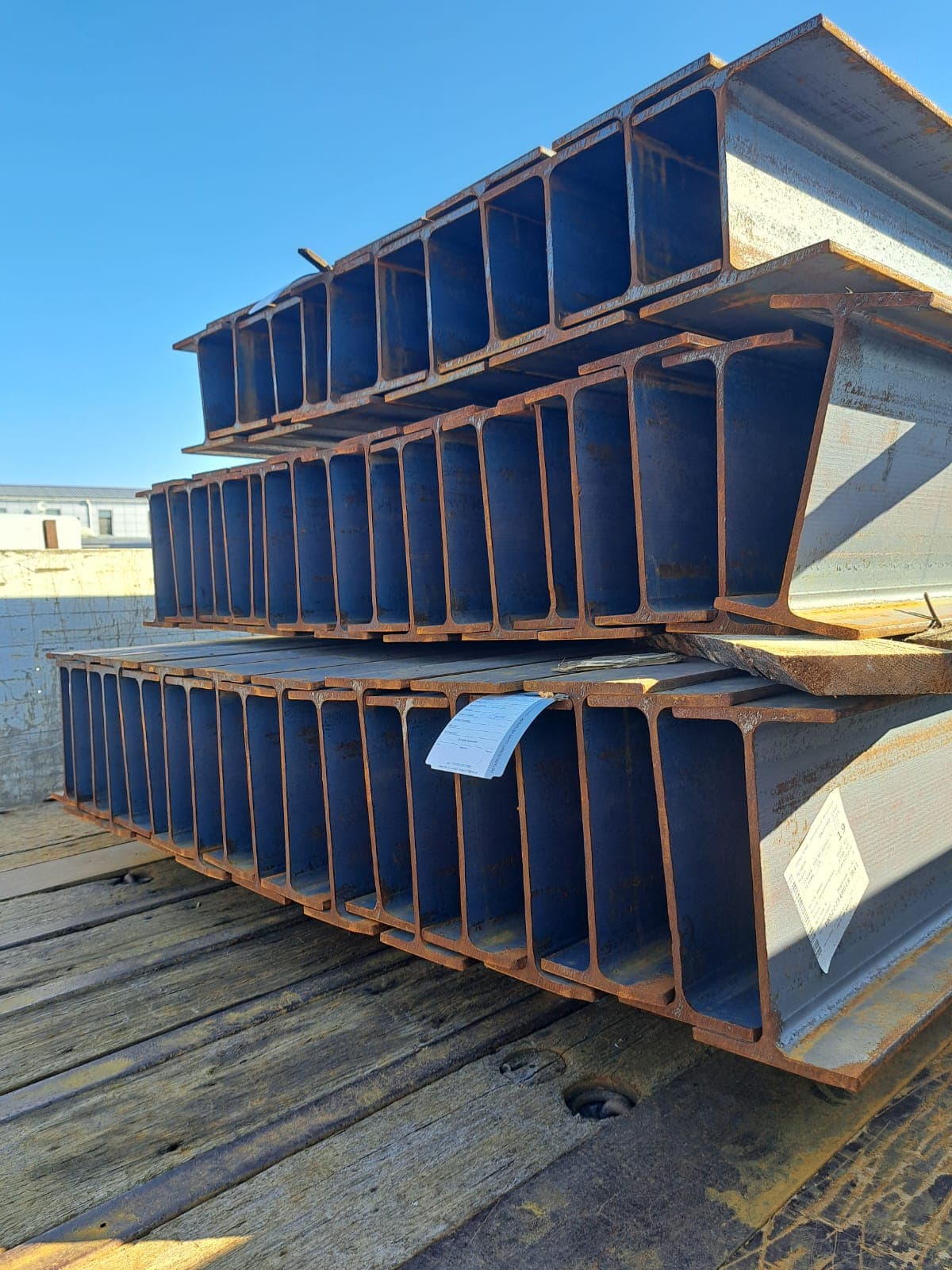

Любой каркас начинается с приёмки металла. Проверяем партию по сертификату — марку стали, геометрию профиля, состояние поверхности, отсутствие расслоений на торцах. Балки, швеллеры и трубы должны быть ровными: если сварить раму из кривого профиля, отклонения складываются по узлам, и на монтаже геометрия каркаса уходит — отверстия под анкеры приходится подгонять, а подогнанное отверстие это уже другое соединение, не то, что считал конструктор.

Самые частые дефекты на входе — дугообразная и винтовая кривизна. Винтовую видно сразу: профиль лежит на ровном основании и качается на диагональных углах. Дугообразную меряем шнуром: натягиваем от торца до торца по полке, в середине замеряем зазор до металла и умножаем на два — получаем полную стрелку прогиба. Дальше сравниваем с допуском по ГОСТ на конкретный сортамент.

После приёмки заготовки идут на пиление ленточной пилой, плазменную резку, гильотину или лазер — по типу и сечению. Резка строго по КМД, каждая деталь маркируется под сборку.

Допуск по кривизне профиля

Кривизна сортового и фасонного проката нормируется ГОСТом на конкретный профиль: допуск зависит от длины, типа и группы поставки. Для несущих элементов каркаса требования жёстче, чем для второстепенных деталей — там, где профиль работает на сжатие с изгибом, начальная погибь напрямую съедает несущую способность.

Методика контроля двутавра или швеллера на участке:

• Кладём профиль на ровную плиту или стеллаж, исключаем перекос под собственным весом.
• Натягиваем тонкий капроновый шнур от торца до торца по верхней полке.
• Замеряем максимальный зазор между шнуром и полкой в середине длины.
• Удваиваем замер — это полная стрелка прогиба профиля.
• Сравниваем с допуском по ГОСТ на этот сортамент и длину.

Профиль за пределами допуска не правим силой при сборке. Внутренние напряжения после такой правки перераспределяются под нагрузкой, и геометрия каркаса уходит уже на объекте. Кривой металл режется в короткие заготовки под второстепенные детали или возвращается поставщику по акту несоответствия.
