Металлические фермы 15 м
Подберём исполнение и рассчитаем стоимость под вашу задачу.
Артикул: 98329
84 000 ₽/ шт
Нужна стоимость под ваши размеры и задачу?
Уточним комплектацию, изготовление, доставку и монтаж.
Передайте параметры проекта для расчёта стоимости заказа.
Фермы пролётом 15 м перекрывают здание без промежуточных колонн — освобождают площадь склада, ангара или цеха под технологию. ЗМК Континенталь подбирает сечение поясов и тип решётки под расчётные нагрузки участка в Московской области, варит конструкции на стенде с контролем геометрии и отгружает в Москву с сопровождением монтажа.
84 000 ₽/ шт
Нужна стоимость под ваши размеры и задачу?
Уточним комплектацию, изготовление, доставку и монтаж.
Передайте параметры проекта для расчёта стоимости заказа.
Описание
Какие данные нужны для расчёта металлических ферм
- Пролёт, количество ферм, шаг установки и схема опирания.
- Назначение здания, место строительства и нагрузки по проекту.
- Чертежи КМ/КМД или эскиз; требования к покрытию, доставке и монтажу.
Цена на странице относится к указанной единице измерения. Итоговую стоимость, комплектацию, сроки, доставку, монтаж и условия гарантии согласуем для вашего заказа.
Если чертежей нет, опишите задачу и размеры в запросе стоимости — остальные параметры уточним при расчёте.
Наша компания предлагает полный комплекс услуг по изготовлению и монтажу качественных металлоконструкций для вашего проекта:
- Проектирование и расчет конструкции специалистами высокого класса.
- Изготовление изделий согласно стандартам ГОСТ с использованием современного оборудования.
- Предоставление подробной сметы и консультации по выбору оптимального варианта исполнения.
- Выполнение работ по металлообработке, включая резку, гибку, сверловку и сборку компонентов.
- Обеспечение антикоррозионной защиты и финишного покрытия изделий.
- Доставка готовой продукции на объект и профессиональный монтаж конструкций нашими опытными бригадами.
Этапы изготовления металлоизделий
1
Коммерческое предложение
На ваш запрос выставляем коммерческое предложение. Если чертежей нет, можем сделать предварительный расчёт стоимости.
2
Договор и счёт
Согласовав все условия, подписываем договор и выставляем счёт для оплаты.
3
Производство
Вносите предоплату. Завозим металл на производство. Изготавливаем заготовки: режем в размер профили, листы, сверлим, гнем, вальцуем, точим и тд. Этап сборок: сварим между собой детали и производим сборку механических узлов. Зачистка, обезжиривание, покраска. Осмотр готовых изделий на производстве. Окончательная оплата за изделия из металла.
4
Доставка заказа на объект или терминал транспортной компании.

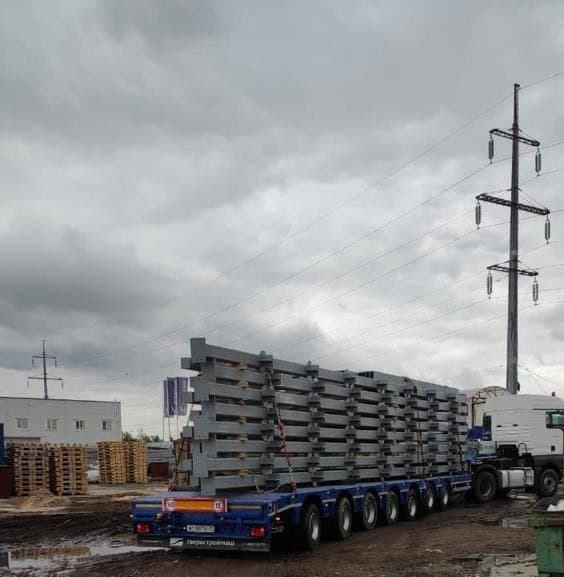

Складываем, стягиваем элементы в пачки. Лёгкие элементы, прокладываем рейками и брусками тяжелые элементы. Грузим, отвозим куда нужно. Подбираем машины по размеру и весу конструкции, по необходимости используем тралы.
1
Коммерческое предложение
На ваш запрос выставляем коммерческое предложение. Если чертежей нет, можем сделать предварительный расчёт стоимости.
2
Договор и счёт
Согласовав все условия, подписываем договор и выставляем счёт для оплаты.
3
Производство
Вносите предоплату. Завозим металл на производство. Изготавливаем заготовки: режем в размер профили, листы, сверлим, гнем, вальцуем, точим и тд. Этап сборок: сварим между собой детали и производим сборку механических узлов. Зачистка, обезжиривание, покраска. Осмотр готовых изделий на производстве. Окончательная оплата за изделия из металла.
4
Доставка заказа на объект или терминал транспортной компании.
Складываем, стягиваем элементы в пачки. Лёгкие элементы, прокладываем рейками и брусками тяжелые элементы. Грузим, отвозим куда нужно. Подбираем машины по размеру и весу конструкции, по необходимости используем тралы.
Особенности зданий из металлоконструкций
Высокая прочность и долговечность
Расчётные нагрузки, материал и требования к эксплуатации каркаса определяются проектом.
Быстрота строительства
Срок и последовательность монтажа определяются проектом и графиком конкретного заказа.
Экономия на фундаментах
Легкость металлоконструкций снижает нагрузку на основание, позволяя применять менее массивные фундаменты.
Возможность свободной планировки
Отсутствие несущих стен внутри помещения открывает простор для дизайна и функционального зонирования пространства.
Экологическая чистота
Происхождение и характеристики материала уточняют по документам поставки; порядок обращения с конструкцией после эксплуатации зависит от проекта.
Простота модернизации и расширения
Модульная конструкция позволяет легко добавлять новые секции или изменять внутреннее пространство.
Заказать консультацию
Мы поможем вам выбрать подходящий товар и предоставим все необходимые консультации.
Примеры выполненных работ
Реализованные проекты по строительству и производству металлоконструкций
Посмотрите на наше производство
Преимущества работы с нами
Мы построили сервис на профессионализме и качестве
Технические требования
Материалы, характеристики и комплектность фиксируются в проекте и спецификации
Работа по проекту
Изготавливаем конструкции по согласованным чертежам и техническому заданию
Собственное производство
Состав проектирования, изготовления и монтажа согласуем для вашего заказа
Доставка по Москве и Московской области
Возим по Москве и Московской области. При необходимости организуем отгрузку и в другие регионы России.
Конструкция фермы 15 м: пояса, решётка, узлы
Из чего собрана ферма 15 м
Плоская стержневая ферма 15 м держится на двух поясах — верхнем и нижнем — и решётке между ними. Верхний пояс работает на сжатие, нижний на растяжение, раскосы и стойки замыкают контур и передают усилия в узлы. В этой серии пояса набраны из профильной трубы 180×140×4, решётка — из труб 140×4, 120×4, 100×3 и 80×3: ближе к опорам, где усилия выше, сечение крупнее, к середине пролёта мельче. Подбор по стержням, а не одно сечение на всю решётку, снижает вес без потери несущей способности.
Узлы решены на фланцах из листа 30 мм — разъёмное соединение собирается на монтаже болтами и не требует сварки на высоте. Фланцевый стык на объекте удобнее сварного: геометрию задаёт завод, монтажникам остаётся притянуть болты по проекту. Сталь 09Г2С и С245 уверенно работают в сварных конструкциях и на морозе не теряют вязкость.
Где применяются фермы пролётом 15 м
Под какие здания берут пролёт 15 м
15 метров — ширина, на которой ещё разумно обойтись одной фермой без ряда внутренних колонн. Пролёт закрывает большинство лёгких промышленных и складских зданий: отапливаемые и холодные склады, производственные корпуса, автосервисы и мойки, сельхозпостройки, крытые навесы и рынки, торговые павильоны. Свободный пролёт даёт этаж без колонн — под стеллажи, кран-балку малой грузоподъёмности или проезд техники.
Шаг рам 3 м — типовое решение под лёгкую кровлю по прогонам или профлисту. При шаге 6 м прогоны и саму ферму считают заново под возросшую грузовую площадь. В Московской области такие фермы чаще идут в холодные склады и навесы, где важен чистый пролёт и предсказуемый срок изготовления. Опирание — на стальные или железобетонные колонны через опорный столик; отметку опор согласовывают до запуска в работу.
Подбор сечения и расчёт под нагрузки
Что считают перед изготовлением
Ферма 15 м проектируется не «по каталогу», а под участок. Первое — снеговой район по СП 20.13330: между лёгким и тяжёлым районом разница в снеговой нагрузке кратная, и при одной геометрии сечения решётки отличаются. Второе — вес кровельного пирога: профлист, утеплитель, мембрана, иногда подвесное оборудование и коммуникации. Базовое исполнение рассчитано на суммарную нагрузку от снега и кровли 583 кг/м²; если фактическая нагрузка выше, пояса и решётку усиливают.
Третье, что часто упускают на этапе заявки, — масса и монтаж. Одна ферма весит около 883 кг, а это грузоподъёмность крана на нужном вылете и схема строповки, чтобы не поймать прогиб при подъёме. Мы просим снеговой район, тип кровли, шаг рам и способ опирания — по этим четырём параметрам сечения либо подтверждаются базовыми, либо пересчитываются под проект. Покраска и огнезащита считаются отдельно, под среду эксплуатации.
