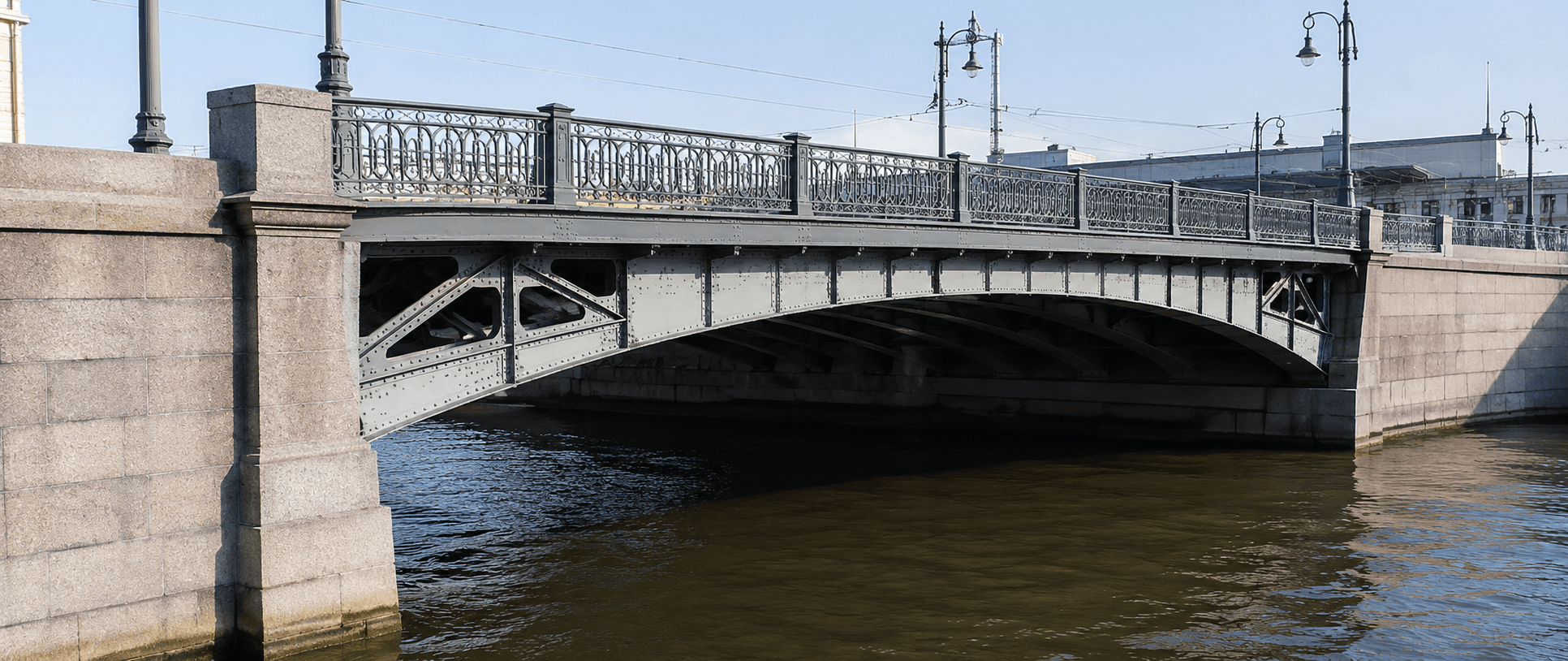

Металлоконструкции для мостов и опорных сооружений
Что это такое и как классифицируются мостовые металлоконструкции
Если вам нужен пешеходный мост через канал на территории производственного объекта, технологический переход для трубопровода или жёсткая опорная рама под тяжёлое оборудование — вы столкнётесь с задачей, которую нельзя решить «по стандарту из каталога». Нагрузки, пролёт, условия эксплуатации и требования к документации у каждого объекта свои.
Коротко: для мостов и опорных сооружений в СЗФО берут стали С345 или 15ХСНД по ГОСТ 6713-91, расчёт ведут по СП 35.13330.2011, а защита от коррозии — это не опция, а конструктивное требование. Дальше — детально о каждом шаге.
Виды мостовых и опорных металлоконструкций
Под «мостовыми металлоконструкциями» подрядчики и проектировщики понимают несколько принципиально разных типов изделий. Путаница в классификации на стадии ТЗ обходится дорого — можно заказать конструкцию под пешеходную нагрузку там, где нужна под автотранспорт.
| Тип | Расчётная нагрузка | Типичные пролёты | Профили |
|---|---|---|---|
| Пешеходный мост | 400–500 кгс/м² (п. 9.2 ГОСТ Р 52748-2007) | 6–30 м | Двутавр, швеллер, труба 120×120–250×250 |
| Технологический переход (трубопровод, кабель) | По массе оборудования + снег + ветер | 6–18 м | Сварная двутавровая балка, ферма из уголка/трубы |
| Автомобильный / погрузочный мост (внутризаводской) | До 60 т (нагрузка А14 и выше по СП 35) | 6–15 м | Разрезная балочная схема, двутавр 55–70, сварная балка |
| Опорная рама / постамент под оборудование | Статическая + динамическая от вибрации | — | Колонны из трубы 200–400, ригели, распорки |
| Опорные конструкции ЛЭП, эстакады | Ветровые + гололёдные + тяжение провода | — | Трубчатые стойки, решётчатые башни, сварные фермы |
Кто заказывает и почему это не типовой прокат
Типичный заказчик — промышленный или инфраструктурный подрядчик: нужно перекрыть проезд между цехами, организовать кабельный переход через ж/д пути или поставить пешеходный мостик над мелиоративным каналом на объекте. Ни одно из этих изделий нельзя взять готовым со склада — геометрия, нагрузки и опорные условия у каждого свои. Мы на нашем производстве в СПб изготавливаем такие конструкции с 1992 года, сначала под типовые промышленные схемы, потом — всё чаще под индивидуальные проекты.

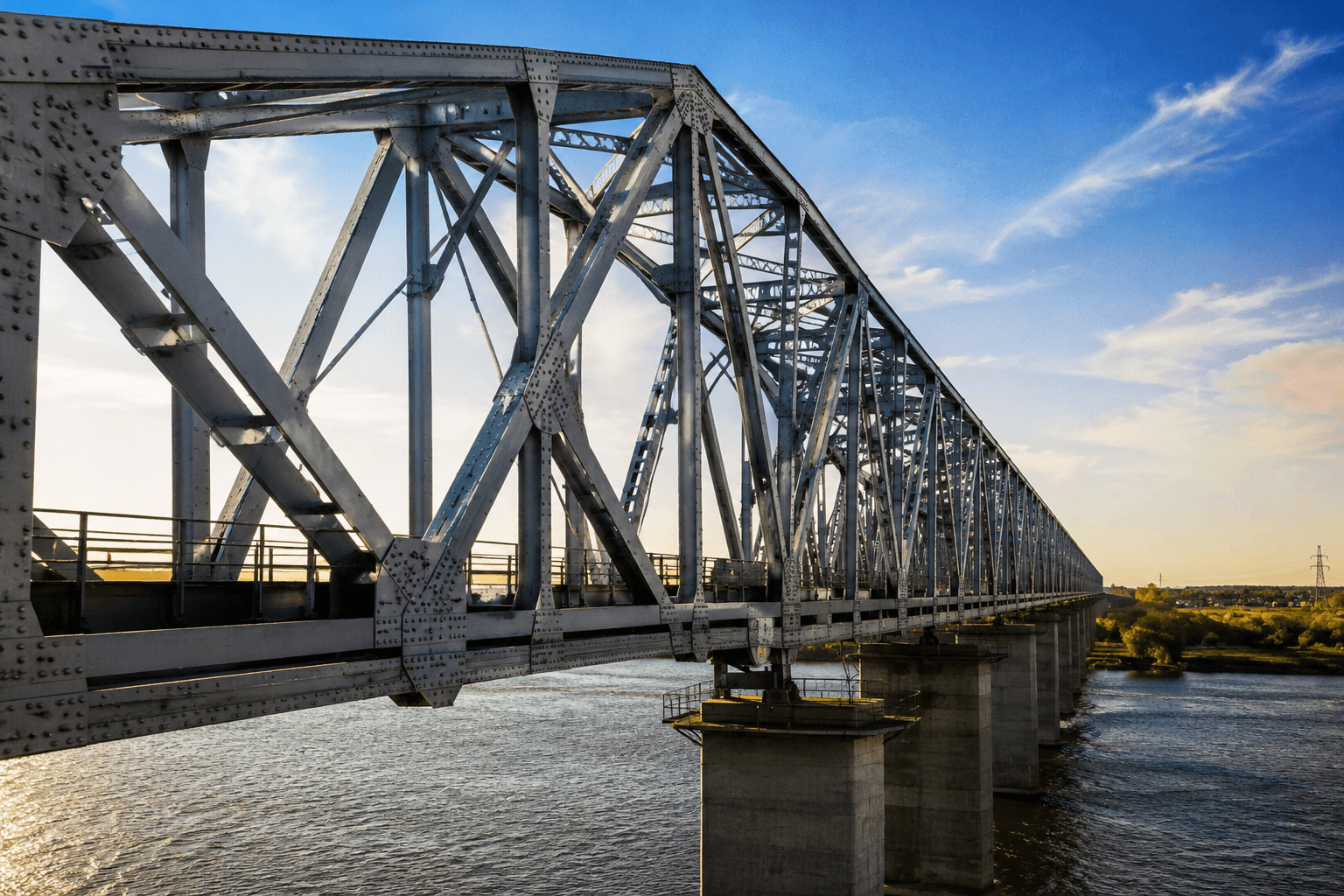

Нормативная база и алгоритм выбора конструктивной схемы
Ключевые нормативные документы
Без понимания нормативной базы сложно оценить, правильно ли сделан проект и правильно ли завод трактует ТЗ. Вот минимальный набор:
| Документ | Что регулирует | Когда применяется |
|---|---|---|
| СП 35.13330.2011 (актуализация СНиП 2.05.03-84) | Мосты и трубы — нагрузки, конструкции, расчёт | Все типы мостовых сооружений |
| ГОСТ Р 52748-2007 | Нормативные нагрузки на дороги и мосты | Автотранспортные мосты, погрузочные переезды |
| ГОСТ 27751-2014 | Надёжность строительных конструкций | Базовый документ по расчётным ситуациям |
| ГОСТ 6713-91 | Прокат из конструкционной стали для мостостроения | Стали 15ХСНД, 10ХСНД, 14Г2АФ — атмосферостойкие |
| ГОСТ 27772-2015 | Прокат для стальных строительных конструкций | Марки С245, С345, С390 — общестроительные |
| ГОСТ 14771-76 | Сварка в среде защитных газов — швы | Все сварные узлы мостовых конструкций |
Алгоритм выбора конструктивной схемы: 5 шагов
- Определите расчётную нагрузку. Пешеходная — 400–500 кгс/м², автотранспортная — от нагрузочной классификации А6/А11/А14 по ГОСТ Р 52748. Не забудьте снеговую для III района СПб: нормативная 1,8 кПа, расчётная — 2,52 кПа с коэффициентом γf = 1,4.
- Зафиксируйте пролёт и схему опирания. Разрезная, неразрезная или консольная схема даёт разные изгибающие моменты — и разные сечения балок. При пролёте 12 м и разрезной балочной схеме момент пролётный вдвое больше, чем у неразрезной той же длины.
- Выберите тип несущей конструкции. До 12 м — прокатный двутавр; 12–18 м — сварная двутавровая балка; свыше 18 м или при нестандартных нагрузках — ферма (возможно треугольная или раскосная). Ферма тяжелее в монтаже, но даёт экономию металла от 20%.
- Уточните климатические условия. Для открытых конструкций СЗФО: температура эксплуатации до −40 °С, IV ветровой район (q₀ = 0,48 кПа). Это влияет на марку стали — при морозах ниже −30 °С обычная Ст3сп уступает 09Г2С или 15ХСНД по ударной вязкости.
- Определите требования к защите от коррозии. В промышленной атмосфере СПб и на объектах нефтехима минимум — горячее цинкование (толщина цинка от 85 мкм по ГОСТ 9.307-89) или комплексное лакокрасочное покрытие с грунтом Zn-rich.
Практический момент: на стадии ТЗ нередко путают «пролёт» и «длину конструкции». Пролёт — расстояние между центрами опор, длина конструкции — с напуском. Разница обычно 20–30 см на каждую сторону, но если её не учесть в задании заводу, конструкция ляжет неправильно — и это выяснится при монтаже.

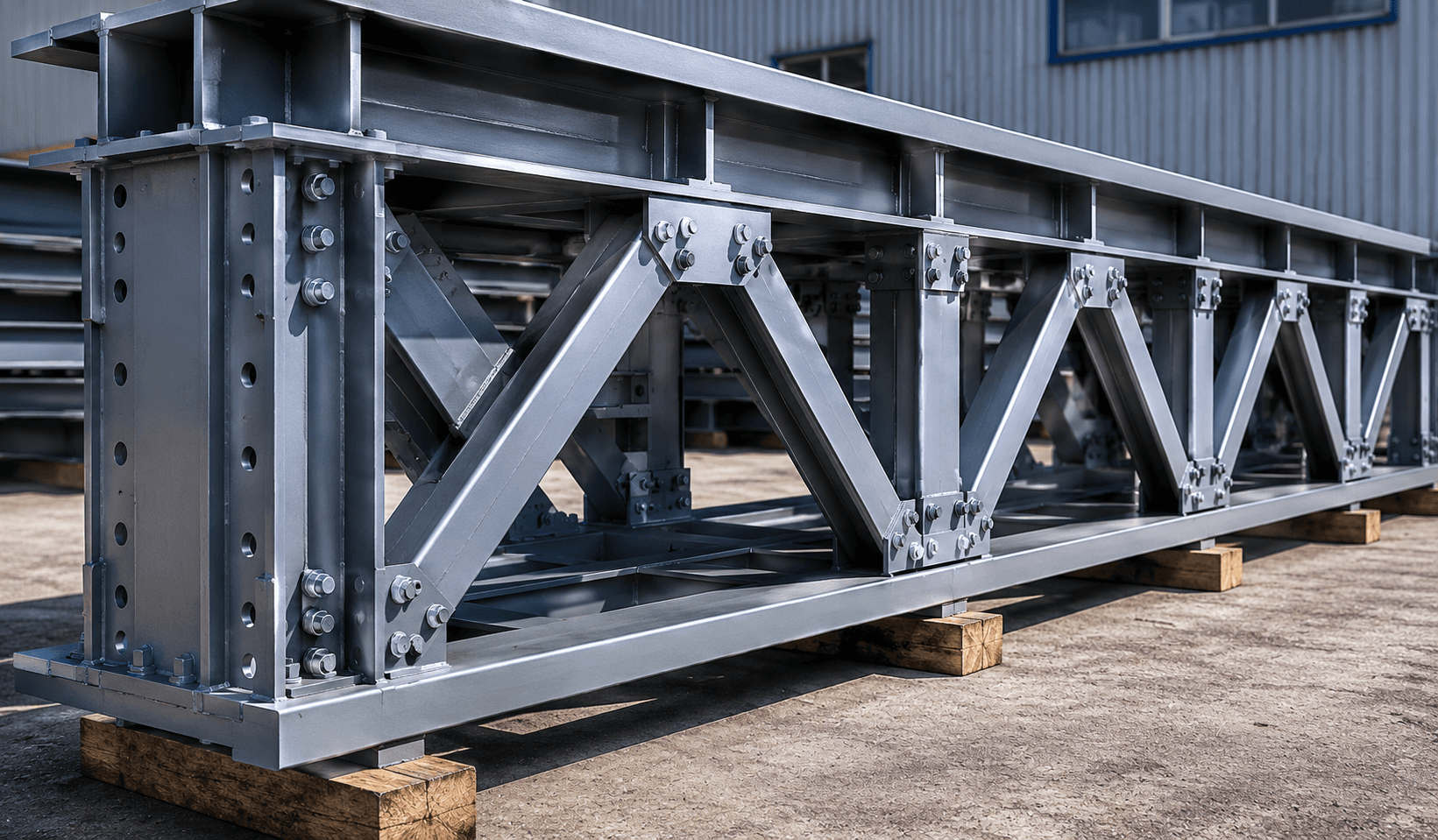

Стали, ГОСТы и типоразмеры: что брать под какой объект
Выбор марки стали: СЗФО и промышленная атмосфера
Самый частый вопрос при заказе: «Подойдёт Ст3сп или нужна 09Г2С?» Ответ зависит от трёх факторов: рабочая температура, динамические нагрузки и агрессивность среды.
| Марка стали | ГОСТ | Мин. темп. применения | Типичное применение в мостах |
|---|---|---|---|
| С245 (Ст3сп3) | ГОСТ 27772-2015 | −30 °С | Пешеходные настилы, перила, вспомогательные элементы |
| С345 (09Г2С) | ГОСТ 27772-2015 | −40 °С | Несущие балки, фермы, опорные рамы — основная марка для СЗФО |
| 15ХСНД | ГОСТ 6713-91 | −40 °С | Открытые конструкции — атмосферостойкость выше С345 в 4–6 раз |
| 10ХСНД | ГОСТ 6713-91 | −40 °С | Мосты с агрессивной средой (химпром, нефтехим) |
| С390 | ГОСТ 27772-2015 | −40 °С | Тяжёлые автотранспортные мосты, большепролётные фермы |
Сечения балок под пролёт и нагрузку
Для ориентира — сечения несущих балок при равномерной нагрузке 500 кгс/м² (пешеходный мост шириной 3 м) и разрезной схеме. Точный расчёт — только по рабочей документации.
| Пролёт | Балка (прокатная) | Балка (сварная) | Масса пог. м несущей балки |
|---|---|---|---|
| 6 м | Двутавр 30Б1 ГОСТ 8239-89 | — | ~36 кг/м |
| 9 м | Двутавр 40Б1 | — | ~57 кг/м |
| 12 м | Двутавр 50Б1 (при наличии) | Н500×200×8×12 мм | ~65–80 кг/м |
| 18 м | — | Н700×250×10×16 мм | ~120–140 кг/м |
Что требовать у поставщика при отгрузке
- Сертификат качества по ГОСТ 19281-2014 (прокат низколегированный) или по ГОСТ 27772-2015 с указанием марки, плавки, механических характеристик.
- Акт контроля сварных швов — визуальный и/или ультразвуковой по ГОСТ Р ИСО 17637-2014 (для несущих узлов — обязательно УЗК).
- Паспорт антикоррозийного покрытия — с указанием системы, толщины каждого слоя и результатов контроля по ГОСТ 9.407-2015.
- Комплект КМД (конструкции металлические деталировочные) — сборочные чертежи с маркировкой элементов, дающие однозначное соответствие металла и монтажной схемы.
На нашем производстве в СПб мы выдаём полный комплект документов с каждой отгрузкой — сертификаты на металл, акты сварки и схему маркировки. Это не опция «по запросу», а стандарт: без документов конструкцию не примет ни один технадзор.

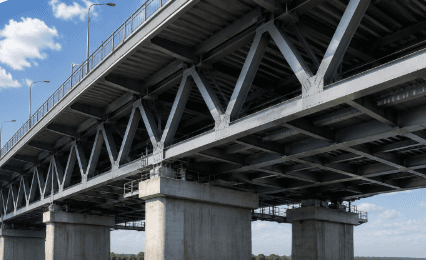

Типичные ошибки при заказе: цена каждой в рублях
Ошибка 1. Занижение марки стали на несущих балках
Проектировщик указал С345, прораб на этапе закупки «оптимизировал» до С245 — якобы «одно и то же, только дешевле». По пределу текучести разница — 345 МПа против 245 МПа, то есть несущая способность ниже на треть. Для пролёта 12 м и нагрузки 500 кгс/м² это прямой путь к трещинам в сварных швах через 3–5 лет. Результат: полная замена несущих балок на смонтированном мосту — от 850 тыс. ₽ с разборкой, остановкой движения и повторным монтажом. Видел это на собственной практике дважды.
Ошибка 2. Игнорирование динамических нагрузок
Для пешеходных мостов на промышленных объектах часто не учитывают динамический коэффициент от шага колонны идущих людей (1+μ = 1,35 по п. 3.23 СП 20.13330.2017) и вибрацию от производственного оборудования рядом. Итог: резонансные колебания, усталостные трещины в узловых сварных швах через 3–4 года. Стоимость устранения — от 300 тыс. ₽ (усиление) до 1,2 млн ₽ при полной замене несущей конструкции.
Ошибка 3. Экономия на антикоррозийном покрытии
Заказчик брал грунт «что есть в наличии» — 1 слой, без финишного покрытия. Для закрытого склада сойдёт. Для открытого перехода над каналом в промышленной зоне Петербурга с влажностью 80%+ и зимними хлоридами — нет. Через 3 года нижний пояс балок проржавел насквозь в нескольких точках. Пескоструй, полное перепокрытие и частичное усиление обошлись заказчику в 460 тыс. ₽ дополнительно. По ГОСТ 9.307-89 горячее цинкование даёт ресурс 25–40 лет даже в промышленной атмосфере — против 5–8 лет у однослойного грунта.
Ошибка 4. «Минусовой» допуск по толщине стенки балки
Прокат по ГОСТ 19903-2015 допускает минус по толщине листа до 0,8 мм. Для листа 10 мм это −8%. Если при расчёте балки проектировщик не заложил этот допуск, а поставщик отгрузил металл с минимальной толщиной — несущая способность сечения ниже расчётной. Для стационарных сооружений последствия не мгновенные, но именно такие конструкции расшатываются быстрее под циклическими нагрузками. Мы на нашем ОТК контролируем толщину листа ультразвуком — отклонение больше 0,5 мм фиксируется и согласовывается с заказчиком до запуска в производство.
«На одном из переходов в нефтяной инфраструктуре мы обнаружили, что предыдущий поставщик отгрузил двутавр с фактической высотой стенки меньше номинала на 4 мм — в допусках по ГОСТу, но в расчёт это не закладывалось. Пришлось проверять весь пролёт расчётом заново. Хорошо, что поймали при монтажном контроле, а не после ввода в эксплуатацию.» — из журнала контроля сварных швов, объект Ленинградская обл.
Кейс: технологический переход для объекта Лукойл, Ленинградская область
Задача: пешеходно-технологический переход над трубопроводом на промышленном объекте. Пролёт — 14 м, ширина — 1,5 м, рабочая нагрузка — персонал + КИП-оборудование 80 кг. Требование заказчика — горячее цинкование и поставка с полным комплектом КМД.
Мы изготовили несущую конструкцию из сварных двутавровых балок Н560×200×10×14 из стали 15ХСНД по ГОСТ 6713-91, решётчатый настил из полосы 40×4 мм по ГОСТ 23120-78, стойки ограждения из трубы 60×4 по ГОСТ 8732-78. Общая масса металла — 3,2 т. Оцинкование — по ГОСТ 9.307-89, толщина покрытия 90–120 мкм. Срок изготовления — 18 рабочих дней. Вся документация: сертификаты на металл (три плавки), акты УЗК, паспорт покрытия, КМД — в одном пакете с отгрузкой.
Заказчик получил готовую конструкцию, которую монтажная бригада собрала за 2 дня без дополнительного усиления на месте. Именно так работает завод, а не перекупщик — мы не «организуем поставку», мы варим, красим, контролируем и везём.
Завод, а не посредник: металл и готовое изделие под один проект
Почему мостовую конструкцию выгоднее заказывать у завода
Перекупщик продаст вам прокат по листу спецификации. Завод делает иначе: мы закупаем металл тысячами тонн у производителей — НЛМК, ММК, Северсталь — и держим его на собственной базе в СПб. Сварные двутавровые балки, рамы, фермы, решётчатый настил для мостового пролёта — всё изготавливается на нашем производстве по вашим КМД или по нашему типовому решению, адаптированному под ваш объект.
- Один поставщик = один документ. Сертификат на металл, акты сварки, паспорт покрытия — всё выдаётся от одного юрлица. Технадзор доволен, тендерная документация закрывается чище.
- Нет накрутки посредника на металл. Мы не перекупщики, поэтому цена прокатной составляющей — это цена тысячетонной партии, а не наценка на «специальный заказ».
- Контроль по ГОСТ на каждом этапе. Входной контроль металла ультразвуком, операционный контроль сварки, выходной контроль покрытия — всё фиксируется в журнале и попадает в документацию.
- Нестандартные пролёты и сечения. Стандартный прокат заканчивается на двутавре 60. Нужен Н700 или Н900 — мы варим сами по вашему чертежу или нашему типовому решению.
Не только балки: раскрой, покраска, решётчатый настил, перила
Мостовой переход — это не только несущая балочная конструкция. Настил, перила, лестничные марши, опорные тумбы, анкерные группы — всё это можно получить у нас комплектом. Один поставщик, один транспорт, одна приёмка на объекте. Пришлите проект, ведомость или просто размеры — посчитаем комплект за 1 рабочий день.
Посмотрите также наши материалы по смежным конструкциям: опорные металлоконструкции и сварные металлоконструкции под заказ — там подробнее про расчёт нагрузок и типовые узлы. Перейти в каталог: опорные металлоконструкции.
Частые вопросы
Какая сталь используется для несущих балок пешеходного моста в Санкт-Петербурге?
Для открытых пешеходных мостов в СЗФО стандартный выбор — сталь С345 по ГОСТ 27772-2015, эквивалент 09Г2С. Она работает до −40 °С, хорошо варится и имеет предел текучести 345 МПа, что перекрывает нагрузки большинства пешеходных пролётов. Если конструкция эксплуатируется в химически агрессивной среде — нефтехим, хлориды у дороги — рассматривают 15ХСНД или 10ХСНД по ГОСТ 6713-91: у этих сталей атмосферостойкость в 4–6 раз выше за счёт легирования хромом, медью и никелем. Обычную Ст3сп (С245) для несущих элементов открытых мостов мы не рекомендуем — её ударная вязкость при −30 °С недостаточна для несущих узлов с динамической нагрузкой.
Каким нормативом руководствуются при расчёте мостовых металлоконструкций?
Основной документ — СП 35.13330.2011 «Мосты и трубы» (актуализированная редакция СНиП 2.05.03-84). Он задаёт нагрузочные классы, коэффициенты надёжности и конструктивные требования к пролётным строениям. Для автотранспортных мостов дополнительно применяют ГОСТ Р 52748-2007 с нормативными нагрузками от подвижного состава. Требования к надёжности и расчётным ситуациям — ГОСТ 27751-2014. Сварные швы нормируются по ГОСТ 14771-76 (сварка в защитных газах) и СП 70.13330.2012 (несущие конструкции). Если конструкция подпадает под объекты технического надзора (промышленная безопасность), дополнительно нужны требования ФНП.
Можно ли заказать металлический мост по собственным чертежам?
Да, именно так работает большинство наших заказов на мостовые конструкции. Вы передаёте нам комплект КМД (конструкции металлические деталировочные) или АС/КМ-часть проекта — мы делаем деталировку (если её нет), согласовываем с вашим проектировщиком и запускаем в производство. Если чертежей пока нет, а есть только пролёт, нагрузка и габариты — мы разработаем типовое решение и согласуем с вами перед запуском. Нестандартные сечения (сварная двутавровая балка нужных габаритов) изготавливаем самостоятельно — это не «по запросу», это наше стандартное производство.
Как правильно защитить металлический мост от коррозии в условиях СЗФО?
Для открытых конструкций в Петербурге и области рекомендуем горячее цинкование по ГОСТ 9.307-89 — толщина покрытия 85–100 мкм обеспечивает ресурс 25–40 лет даже в промышленной атмосфере. Если горячее цинкование по геометрии невозможно (слишком крупные элементы), применяют комплексную систему ЛКП: грунт на цинкнаполненной основе (Zn-rich, содержание цинка не менее 92% в сухом слое) + промежуточный слой эпокси + финишный полиуретан, суммарная толщина от 200 мкм. Не рекомендуем экономить на покрытии — в зонах с хлоридной нагрузкой (дороги, морской воздух) незащищённый углеродистый прокат теряет 0,1–0,15 мм металла в год.
Какие документы должны сопровождать мостовую металлоконструкцию при отгрузке?
Обязательный минимум для приёмки технадзором: сертификаты качества на металлопрокат по каждой плавке с указанием марки, механических характеристик и химсостава; акты контроля сварных швов (визуальный контроль, при несущих узлах — УЗК по ГОСТ Р ИСО 17637-2014); паспорт антикоррозийного покрытия с результатами контроля толщины; комплект КМД с маркировкой элементов для однозначного соответствия металла и монтажной схемы. Если объект подлежит регистрации в Ростехнадзоре — дополнительно разрешение на применение и подтверждение соответствия ТР ТС 003/2011 (для подъёмных сооружений) или ФНП.
Сколько времени занимает изготовление пролётного строения для пешеходного моста?
Стандартный срок на производстве — 15–25 рабочих дней с момента получения согласованных КМД и аванса. На срок влияют: наличие металла нужной марки на складе, сложность сварных узлов, необходимость горячего цинкования (цинковальное предприятие работает циклами, очередь — 5–10 дней). Для типовых конструкций пролётом до 12 м из С345 мы, как правило, укладываемся в 18–20 дней. Срочные заказы — обсуждаются индивидуально. Ориентировочный срок фиксируем в договоре, с ответственностью за нарушение.
Чем отличается металлическая ферма от балочного пролётного строения, и когда выбирать ферму?
Балочное строение — это одна или несколько прокатных или сварных балок, несущих настил. Ферма — треугольная или параллельнопоясная решётчатая конструкция, где нагрузка передаётся через растяжение-сжатие стержней, а не изгиб балки. Ферма при равном пролёте даёт экономию металла 15–25%, но сложнее в изготовлении, дороже в покраске (больше поверхность) и тяжелее при монтаже. Оправдана при пролётах от 18 м и там, где собственный вес конструкции критичен (слабые опоры). При пролётах до 15 м с типовой нагрузкой сварная двутавровая балка часто выгоднее за счёт меньшей трудоёмкости производства.
Итого
Металлоконструкции для мостов и опорных сооружений — это не стандартный прокат из накладной. Нужна правильная марка стали под климат СЗФО, расчёт по СП 35.13330.2011 с учётом динамики и снега, грамотная защита от коррозии и полный комплект документов для технадзора. Мы на нашем производстве в СПб делаем это с 1992 года — не перепродаём, а варим, красим и отгружаем с документами.
