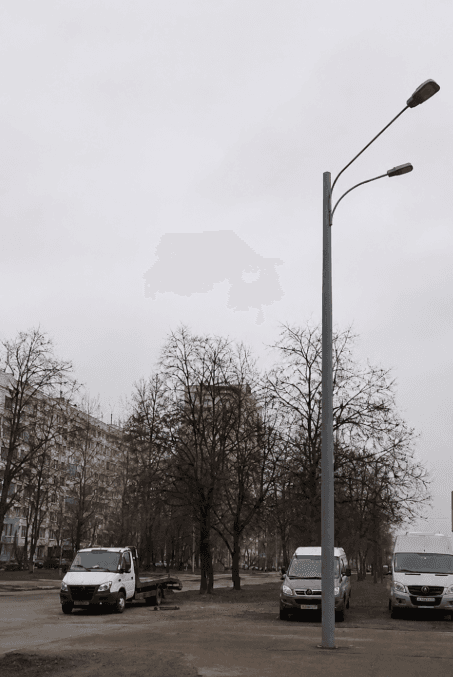

Опоры освещения для улиц и парков: виды, расчёт нагрузок и изготовление под заказ
Что такое опора освещения и какими они бывают
Городской парк, дорога к складу, двор жилого комплекса — каждый из этих объектов требует своего типа опоры. Ошиблись с формой тела или толщиной стенки — и на первой же зимней буре опора ляжет на землю, а страховой случай съест всю экономию на тендере. Разбираемся, какие опоры освещения применяют для улиц и парков, как их рассчитывают и что нужно требовать у поставщика.
Коротко: для улиц с интенсивным движением и высокими ветровыми нагрузками берут трубчатые или круглоконические опоры из стали С245 или С345 по ГОСТ 10705-80 / ГОСТ 8732-78, с горячим цинкованием по ГОСТ 9.307-89. Для парков и пешеходных зон — более лёгкие декоративные конические стойки высотой 4–6 м. Фланцевое или прямостоечное крепление — зависит от типа фундамента и рабочей высоты.

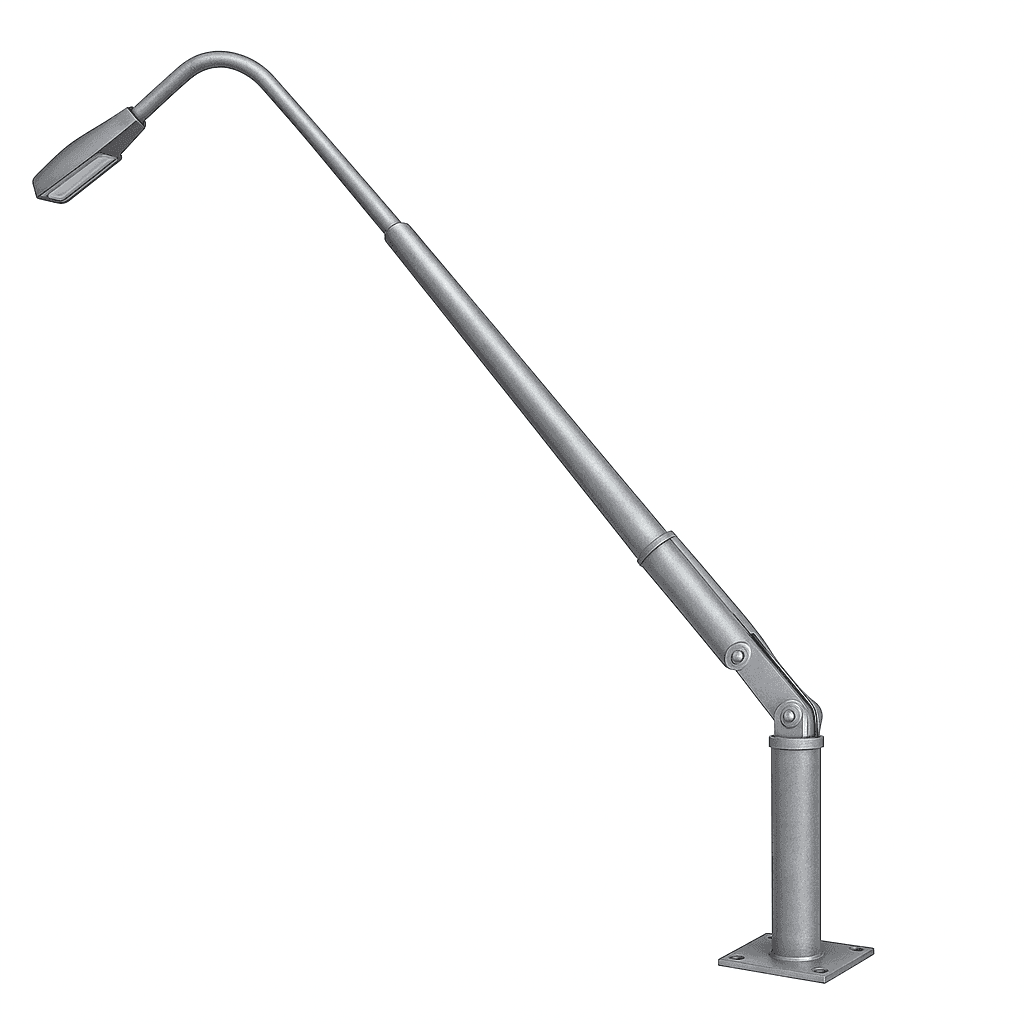

Основные типы опор освещения
| Тип | Форма тела | Высота, м | Марка стали / ГОСТ | Типичные объекты |
|---|---|---|---|---|
| Трубчатая прямостоечная | Круглая труба, постоянный ∅ | 4–10 | Ст3сп / ГОСТ 10705-80 | Дворы, парки, пешеходные зоны |
| Круглоконическая (КС) | Конус, ∅ от 108–133 мм у основания до 60–76 мм у вершины | 6–16 | С245, С345 / ГОСТ 8732-78 | Магистрали, промышленные территории, АЗС |
| Многогранная коническая | 6–12-гранная труба, конус | 6–20 | С345 / ГОСТ 8245-56 | Скоростные дороги, крупные перекрёстки |

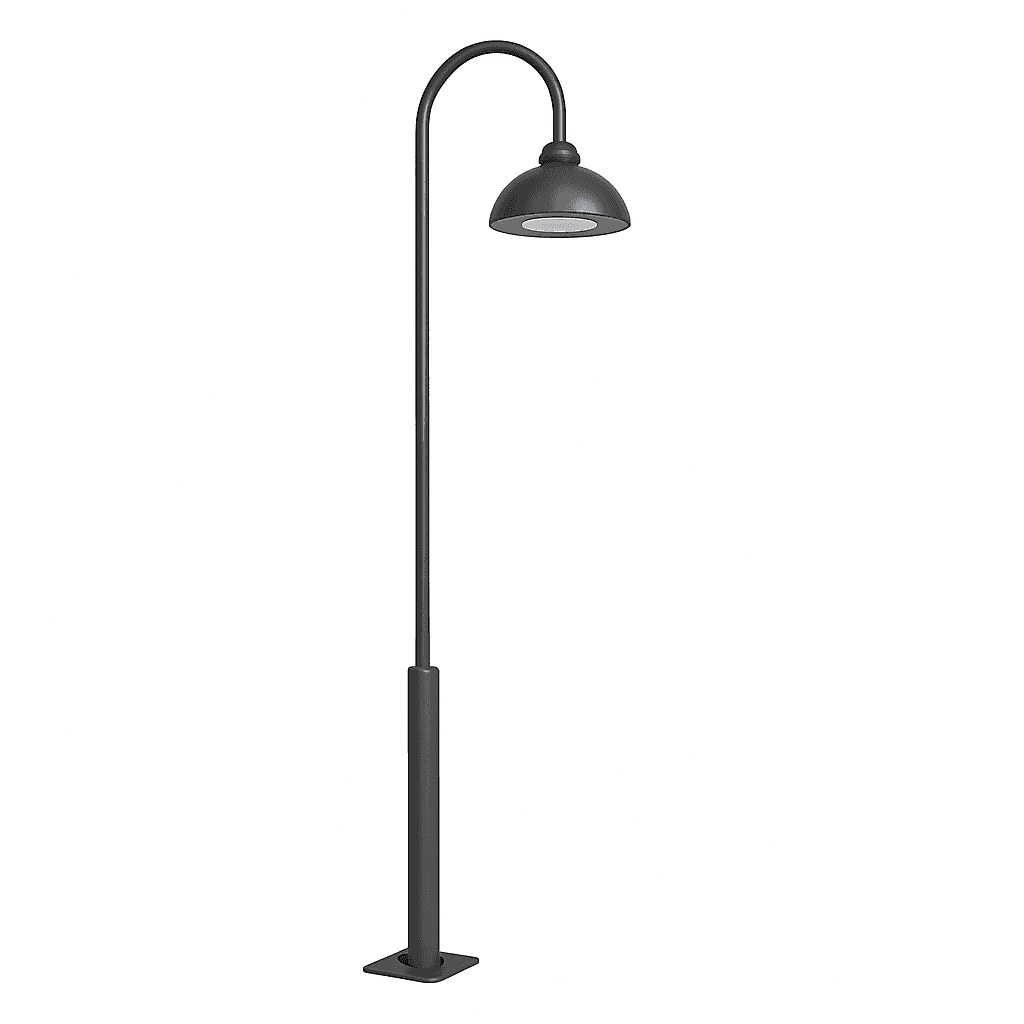

| Декоративная коническая | Конус с фигурными элементами | 3–7 | Ст3сп / ГОСТ 10705-80 | Парки, набережные, исторические кварталы |
Способы крепления к фундаменту

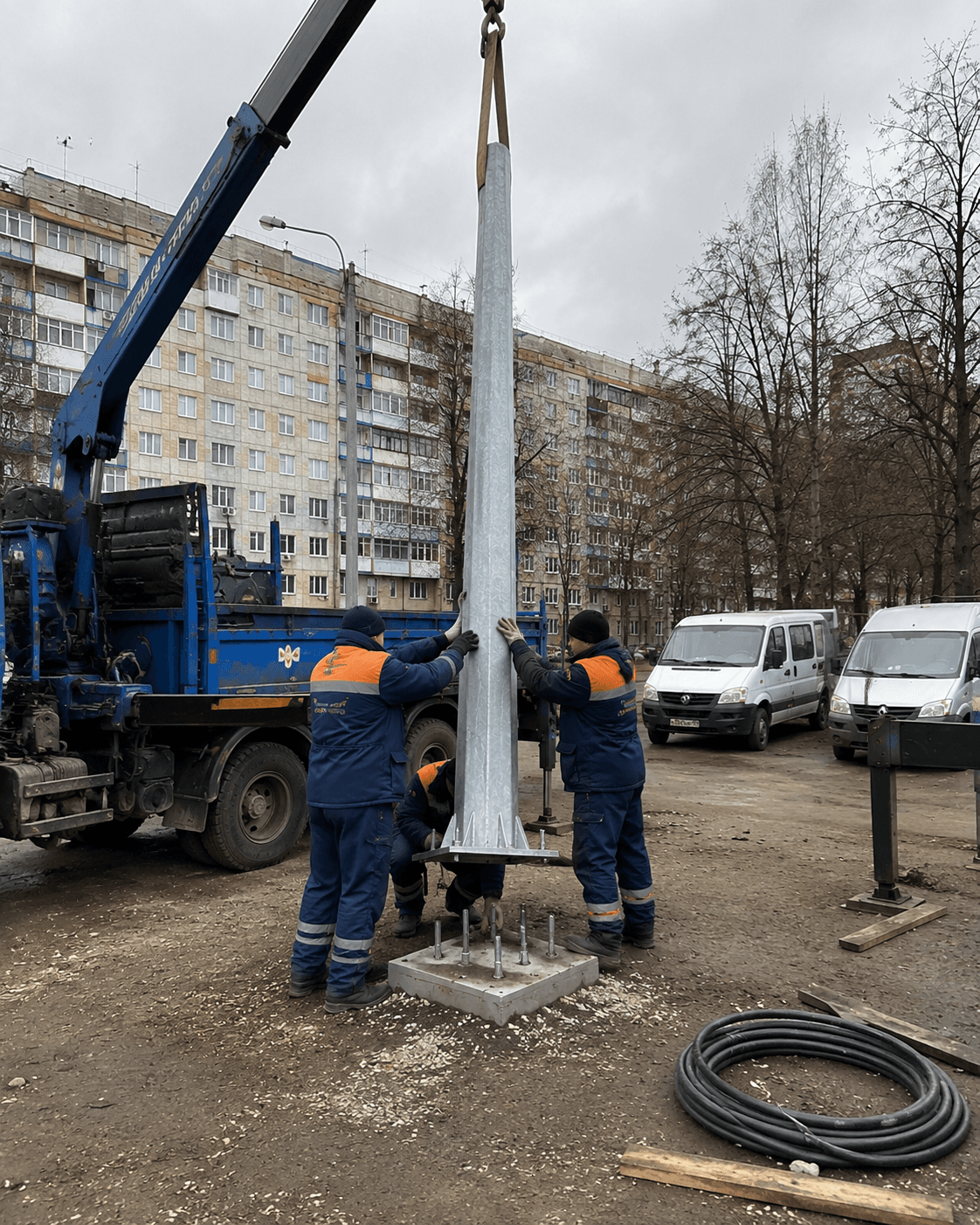

Прямостоечные опоры (без фланца) — забиваются или бетонируются «в стакан» на глубину 1,0–1,5 м. Простой монтаж, нет съёмных элементов, но замена требует разрытия грунта. Фланцевые — ставятся на анкерные болты М20–М30 по ГОСТ 24379.1-2012: съёмные, позволяют точно выровнять опору по уровню. На тяжёлых грунтах СЗФО с сезонным пучением фланцевое крепление предпочтительнее — можно скорректировать вертикаль без демонтажа.

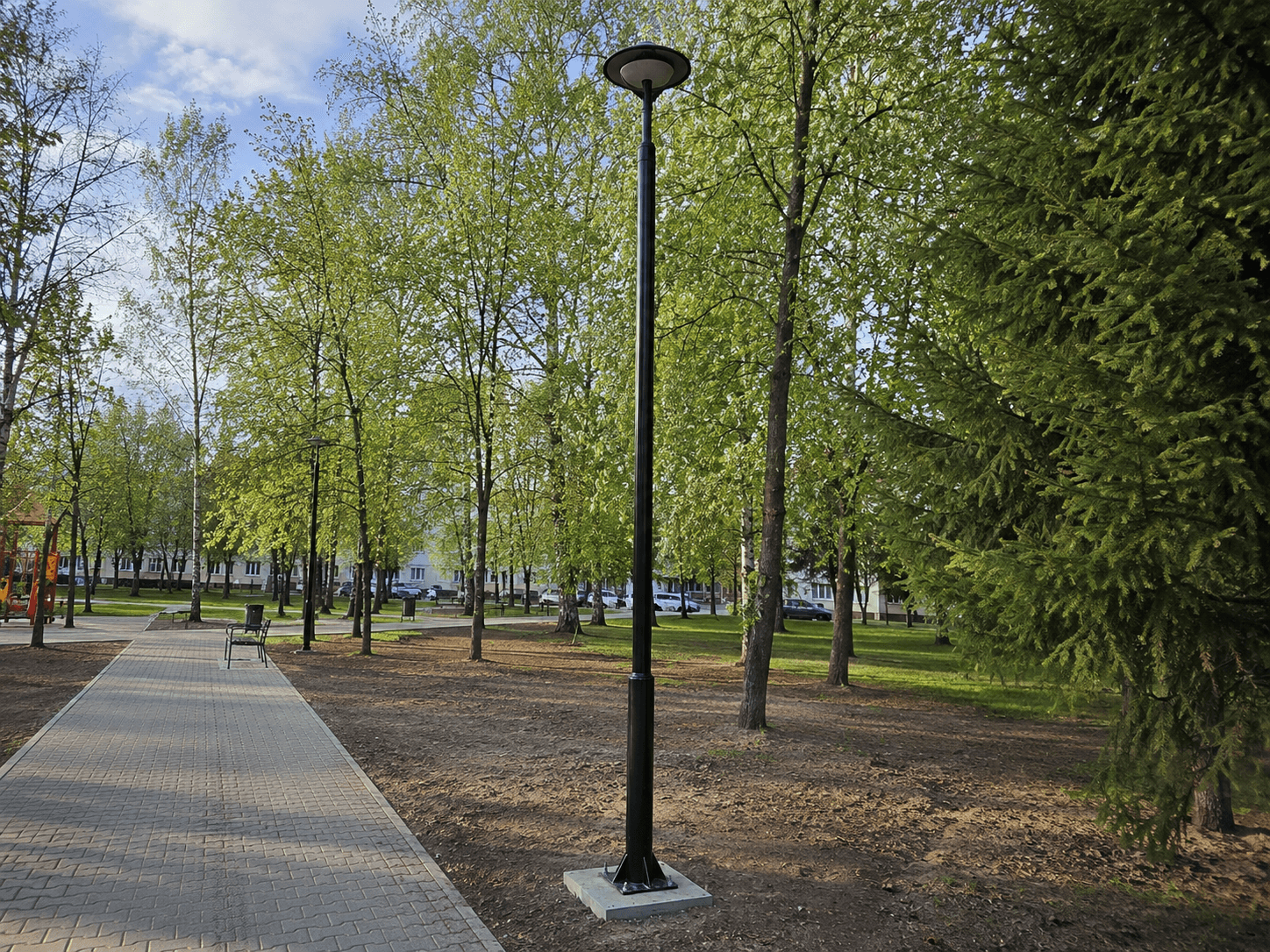

Как выбрать опору: нагрузки, высота, климатический район
Ветровая нагрузка — главный параметр для СЗФО
Санкт-Петербург и Ленинградская область входят в IV ветровой район по СП 20.13330.2022. Нормативное ветровое давление — 0,48 кПа. Для 8-метровой круглоконической опоры ∅108/76 мм расчётное поперечное усилие в основании от ветра вместе с кронштейном под двойной светильник составляет порядка 1,4–1,7 кН·м (момент в заделке). Это уже требует стенки не тоньше 4 мм, а не 3 мм, как нередко предлагают при «экономии по прайсу». Разница — 0,3 мм по меди стенки трубы, зато несущая способность сечения падает примерно на 15%.
Снеговая нагрузка на кронштейн и светильник
СПб — III снеговой район, нормативная нагрузка 1,5 кПа. При кронштейне длиной 1,5 м это дополнительный момент около 0,2–0,25 кН·м. Вместе с ветровой нагрузкой получается комбинация, которую опора с «тендерной» минимальной стенкой не всегда выдерживает после первых двух-трёх сезонов.
Алгоритм выбора: 5 шагов
- Определите рабочую высоту. Для улиц — 8–10 м (магистрали), 6–8 м (локальные дороги, дворы); для парков — 4–6 м. Высота определяет тип и конусность.
- Уточните ветровой и снеговой районы. Для СЗФО — IV и III соответственно; при проектировании ближе к Мурманску — V ветровой.
- Выберите тип крепления. Фланец или прямостоечное — зависит от типа грунта и требований к обслуживанию.
- Проверьте марку стали и толщину стенки. Минимум: С245 (Ст3сп) при высоте до 8 м; С345 (09Г2С) для опор 10 м и выше, а также для объектов вблизи воды и в зонах повышенной агрессии среды.
- Уточните антикоррозионную защиту. Для улицы — горячее цинкование толщиной не менее 85 мкм по ГОСТ 9.307-89. Дополнительная порошковая окраска — по желанию заказчика.
Таблица: рекомендуемые типоразмеры для СЗФО
| Объект | Высота опоры | ∅ основания / вершины | Толщина стенки | Марка стали |
|---|---|---|---|---|
| Городской парк, пешеходная зона | 4–6 м | 89/76 мм | 3,5–4 мм | Ст3сп |
| Двор, внутриквартальная дорога | 6–8 м | 108/76 мм | 4 мм | С245 |
| Городская улица, дорога к складу/ТРЦ | 8–10 м | 133/89 мм | 4,5–5 мм | С245 / С345 |
| Промышленная территория, магистраль | 10–12 м | 152/108 мм | 5–6 мм | С345 (09Г2С) |
ГОСТы, сертификаты и антикоррозионная защита
Какие ГОСТы регламентируют производство
Опоры освещения — не стандартный прокат, это изделие со сварными швами и покрытием. Поэтому при заказе важно понимать, какой нормативный пакет должен закрывать каждый этап:
- ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные» — основа для круглоконических опор из бесшовной трубы. Допуски по наружному диаметру: ±1% для труб ∅ до 159 мм.
- ГОСТ 10705-80 «Трубы стальные электросварные» — для трубчатых прямостоечных опор. Класс точности «Б» (нормальная) — стандарт для уличных опор; класс «В» (повышенная) — для декоративных, где важен внешний вид.
- ГОСТ 9.307-89 «Покрытия цинковые горячие» — требования к подготовке поверхности, толщине покрытия (для конструкций в атмосфере категории С3/С4 — не менее 85 мкм), адгезии.
- ГОСТ 27751-2014 «Надёжность строительных конструкций» — по нему задаётся расчётный ресурс: не менее 50 лет для несущих уличных конструкций I и II классов.
- СП 20.13330.2022 — нагрузки и воздействия. Ветровой и снеговой районы, коэффициенты надёжности.
Что требовать у поставщика при отгрузке
- Сертификат качества на металл с указанием плавки, химсостава и механических свойств.
- Протокол горячего цинкования с картой толщин по сечениям (не «ср. 85 мкм», а замеры в 5+ точках).
- Паспорт изделия с указанием расчётной ветровой нагрузки, массы, марки стали.
- Схема и усилия затяжки анкерных болтов (для фланцевых опор).
Особенности антикоррозионной защиты в СЗФО
Влажный морской климат СПб и соляные реагенты на дорогах — это категория коррозионной агрессивности С3–С4 по ИСО 9223. Одного горячего цинка здесь достаточно для основания; для стволовой части с регулярным засолением дороги мы рекомендуем дополнительную порошковую окраску слоем 60–80 мкм поверх цинка. Это продлевает ресурс покрытия до 25–30 лет без промежуточного ремонта. На нашем производстве в СПб мы делаем оба слоя в одном цикле — не нужно возить опоры на стороннее покрасочное предприятие.

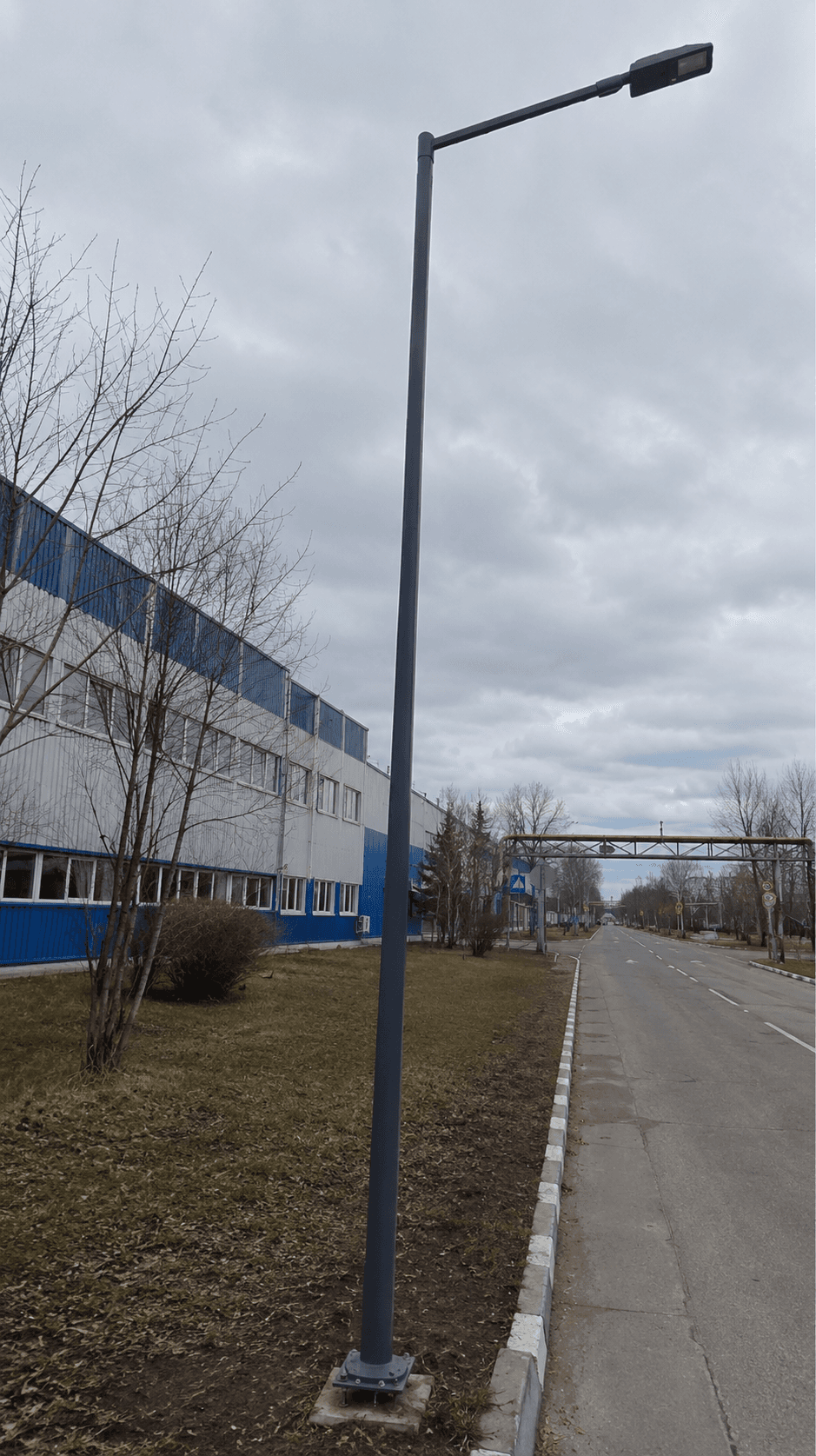

Ошибки при выборе и заказе: во что выходит ошибка в рублях
Ошибка 1. Выбрали опору «по высоте», не считая нагрузки
Проектировщик указал «опора 8 м, трубчатая». Подрядчик купил самое дешёвое — ∅108 мм, стенка 3 мм, без расчёта на ветер. После первого шторма октября ствол согнулся в месте входа в стакан. Демонтаж двух опор, аренда ямобура, новые изделия с доставкой + штраф за простой муниципального объекта — порядка 160–200 тыс. ₽. Плюс вопросы к подрядчику от заказчика по гарантийным обязательствам.
Ошибка 2. Взяли трубу «с рынка» без сертификата
Распространённая история: закупили трубы у посредника — «тоже ст3, всё нормально». На деле химсостав соответствовал нижней границе С235, а не С245 — предел текучести ниже на 10 МПа. На магистральных опорах с двойным кронштейном это критично. Приёмочный контроль выявил несоответствие только при входном контроле у заказчика — пришлось полностью менять партию (12 опор). Потери: ≈320 тыс. ₽ на повторную поставку и монтаж.
Ошибка 3. Сэкономили на цинковании — взяли «грунт + краска»
Грунт-эмаль держится 3–5 лет во влажном климате СПб. После этого — подпоровержная коррозия у основания, где скапливается влага. Ремонт одной опоры: демонтаж, пескоструйка, новое покрытие, монтаж — ≈25–35 тыс. ₽ за штуку. На 30-опорной улице это 750 тыс.–1 млн ₽ через 5 лет вместо горячего цинка, который стоил бы дороже на 15–20% при заказе.
Ошибка 4. Не проверили анкерные болты при фланцевом креплении
Болты М20 вместо М24 при нагрузочном узле 8-метровой опоры с кронштейном-консолью 1,8 м. Расчётное усилие вырыва при сильном боковом порыве ветра в IV районе — на границе допустимого для М20 класса 8.8. Один из болтов вышел из строя через два года. Стоимость ремонта фундаментного стакана и перебурки — ≈80–100 тыс. ₽ на один узел.
Кейс: освещение складского комплекса в Ленобласти
В 2024 году мы изготавливали опоры для складского комплекса 120×72 м в Ленинградской области — 24 единицы круглоконических опор КС-100-8 высотой 8 м, ∅108/76 мм, сталь С245, стенка 4,5 мм. Горячее цинкование 95–110 мкм, фланцевое крепление под анкеры М24 × 600 мм. Отгрузили комплектно с анкерными болтами и паспортами изделий за 14 рабочих дней. Монтаж заказчик вёл своими силами — благодаря паспортам с усилиями затяжки и схемой установки претензий по геометрии не было ни одной. Цикл «опора + монтажные элементы + документация» — в одном комплекте от нашего завода, без поиска метизов у третьих поставщиков.
Почему важно заказывать у завода, а не у посредника
На рынке опор освещения много предложений от «поставщиков», которые берут трубу у одного завода, отдают на цинкование к третьему, на покраску — к четвёртому. Каждый переход добавляет маржу и снижает контроль качества. Мы — завод. Металл закупаем тысячами тонн напрямую у производителей, режем и свариваем у себя в СПб, цинкуем в собственном цикле. Итог — один сертификат, одна ответственность, одна накладная.
- Контролируемая сталь. Каждая плавка — с документами. Если при входном контроле у заказчика обнаружится несоответствие, мы заменяем за счёт завода, не ищем виноватого у субподрядчика.
- Нестандарт под проект. Нужна опора 9,5 м с двойным кронштейном под два светильника 180° — сделаем по чертежу. Не «ближайший типоразмер из каталога», а точно под техзадание.
- Сварные швы и ОТК. Каждый шов на стволе опоры варится в один проход с контролем катета. Наш ОТК проверяет геометрию, перпендикулярность фланца, равномерность цинкового слоя до отгрузки.
Не только опора — весь комплект в одном месте
Вместе с опорами освещения мы производим опорные металлоконструкции — кронштейны, консоли, закладные детали. Если нужны опоры для АЗС или конструкции для дорожного движения — тоже производим. Один поставщик, один комплект документов, один рейс с объектом доставки — экономия логистики и времени на согласование.
Пришлите ведомость или чертёж — посчитаем стоимость комплекта за 1 рабочий день.
Расчёт металлоконструкций. Отправить проект на просчёт
Частые вопросы
Чем круглоконическая опора отличается от трубчатой прямостоечной?
Круглоконическая опора имеет переменный диаметр: у основания он больше, у вершины — меньше. Это снижает расход металла при сохранении несущей способности — момент сопротивления на уровне ветровой нагрузки выше, чем у прямой трубы того же веса. Трубчатая прямостоечная опора проще в изготовлении и дешевле, но на высотах от 8 м и выше становится невыгодной по расходу стали. Для улиц с высокими ветровыми нагрузками (IV район, СПб) при высоте 8–12 м мы рекомендуем конические опоры.
Обязательно ли горячее цинкование для уличных опор?
В климате СПб — настоятельно рекомендуется. Альтернатива в виде грунт-эмали держится 3–5 лет, после чего требует ремонта. Горячее цинкование толщиной 85+ мкм по ГОСТ 9.307-89 даёт защиту 15–25 лет без обслуживания. Для объектов с нормативным сроком службы 50 лет (ГОСТ 27751-2014) альтернатива — цинк плюс порошковая окраска. В парках с декоративными опорами иногда допускается эпоксидное покрытие, но его ресурс ниже.
Что такое фланцевое крепление и когда оно нужно?
Фланцевое крепление — стальная пластина приварена к основанию опоры и крепится на анкерные болты в фундаментном стакане. Преимущества: точная выверка по вертикали при монтаже, возможность замены опоры без разрытия грунта. Недостаток — узел сложнее и дороже. В СЗФО на пучинистых грунтах фланец предпочтительнее: сезонные подвижки грунта не скручивают опору «намертво». Прямостоечное крепление (бетонирование в стакан) проще и дешевле, но замена требует демонтажа всего основания.
Какая марка стали нужна для опор в морозном климате?
Для СЗФО при расчётной зимней температуре −30 °С и ниже (Карелия, Мурманская область) применяют сталь 09Г2С категории 12 по ГОСТ 19281-2014 — она сохраняет ударную вязкость при −60 °С. Для СПб, где расчётная температура −27 °С, достаточно стали С245 (Ст3сп) в климатическом исполнении У1. Ошибка — использование горячекатаной стали без нормирования ударной вязкости на объектах севернее Петрозаводска: при первом же морозе ниже −40 °С возможно хрупкое разрушение в зоне сварного шва.
Сколько времени занимает изготовление партии опор на заводе?
Стандартная партия 10–30 опор типовых размеров — 10–14 рабочих дней с момента согласования чертежа и предоплаты. При наличии металла на складе (а мы держим запас труб тысячами погонных метров) срок часто сокращается до 7–10 дней. Нестандартные опоры под индивидуальный проект — 15–20 рабочих дней. Срок цинкования включён в общий цикл, отдельно его ждать не нужно.
Какие документы нужны для госконтракта при поставке опор освещения?
Для государственного или муниципального объекта понадобятся: сертификат качества на металл с номером плавки, протокол испытаний на механические свойства, протокол горячего цинкования с картой замеров толщины покрытия, паспорт изделия с расчётными нагрузками, декларация соответствия (при наличии требований технического регламента). Мы формируем полный пакет документов под каждую партию — принимаем на объектах без разногласий с приёмочными комиссиями.
Можно ли заказать опоры с нестандартным кронштейном или под конкретный светильник?
Да, это наш стандартный сценарий. Пришлите тип светильника (производитель, модель или габарит монтажного отверстия), длину вылета кронштейна и угол наклона — разработаем и приварим кронштейн в цикле изготовления опоры. Если нужен двойной кронштейн под два светильника по 180° или Т-образный под перекрёсток — тоже делаем. Стоимость кронштейна включается в единый паспорт изделия.
Итого
Правильная опора освещения — это не просто «труба нужной высоты». Это расчёт ветровой и снеговой нагрузки по СП 20.13330.2022, верная марка стали (С245 или С345 в зависимости от высоты и района), толщина стенки с запасом по несущей способности и горячее цинкование от 85 мкм по ГОСТ 9.307-89. Мы производим опоры освещения для улиц и парков в Санкт-Петербурге с 1992 года — не перекупаем готовое, а варим, цинкуем и отправляем с документами.
